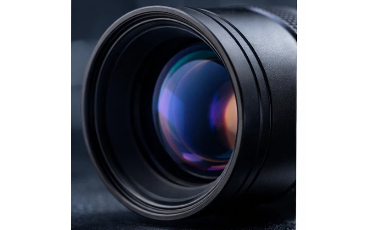

可視光と赤外線光学：レンズ設計と製造における変化（SWIRとLWIR）赤外線光学系は、可視光イメージングとは異なる制約条件を伴います。波長帯域、材料選定、熱挙動、コーティング要件などにより、設計上の選択肢と製造管理ポイントが再定義されることがよくあります。以下は、SWIR（短波赤外線）およびLWIR（長波赤外線）プロジェクトの実用的な概要です。1) 材料と伝達可視光線光学系では一般的に光学ガラスファミリーが用いられますが、赤外線光学系では、短波長赤外線（SWIR）または長波長赤外線（LWIR）での透過率を実現するために特殊な材料が必要となることがよくあります。材料の選択は、重量、コスト、製造性、そして実現可能な表面性能に影響を与えます。2) コーティングはバンドによって異なりますコーティングは、動作帯域と角度に合わせて指定する必要があります。可視波長向けに最適化されたARコーティングは、IRでは同じ効果を発揮しません。IRプロジェクトでは、必ず帯域、AOI、そして（該当する場合）偏光と環境を定義してください。3) 熱挙動が重要（非熱的考慮）温度変化は焦点や画像性能に影響を与える可能性があります。多くのIRシステムでは熱安定性を考慮する必要があり、これは機械インターフェース、組立公差戦略、そして立ち上げ時の検証に影響を及ぼします。動作温度を明確に想定することで、システム統合時の予期せぬ事態を防ぐことができます。4) 許容差と組み立て戦略イメージングレンズにおいては、すべての公差が光学的に同等の影響をもたらすわけではありません。実用的なアプローチでは、性能に最も影響を与える特性を優先し、重要でない項目は緩和することで歩留まりとコストを向上させます。システムコンテキスト（センサーサイズ、視野角、実装上の制約）を共有することで、より適切なDFM（設計・実装設計）の決定が可能になります。5) サンプルから生産までの検証IRレンズの場合、形状だけでなく、想定される条件下での実際の結像性能も検証することが一般的です。量産前に安定性を確認するには、パイロットビルドが最も効率的なステップとなることがよくあります。IRレンズに関するお問い合わせに必要なものバンド（SWIRまたはLWIR）、波長範囲、およびアプリケーションシナリオセンサーフォーマット、ターゲット視野角、および主要なパフォーマンスの優先順位機械的インターフェースの制約と動作温度の想定目標数量とタイムライン（プロトタイプ/パイロット/ボリューム）IRプロジェクトを計画していますか? バンド、システム制約、そしてタイムラインを共有してください。実用的でスケーラブルなルートで、DFMレビュー、プロトタイピング、そして生産調整をサポートいたします。

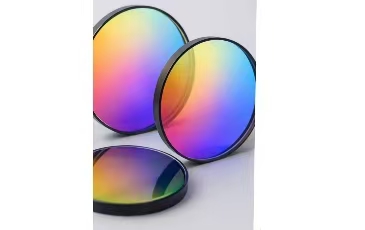

光学コーティングを問題なく指定する方法（AR、HR、ビームスプリッター、フィルター）多くのコーティングの問題は、「コーティング不良」ではなく、仕様の不備が原因です。性能は、波長範囲、入射角（AOI）、偏光、基板材質、環境条件によって劇的に変化します。この記事では、コーティングが実際の使用状況で期待どおりに機能するための実用的な仕様チェックリストをご紹介します。コーティングの性能が変化する理由波長範囲: 532 nmの目標は400～700 nmの広帯域要件とは異なる場合がありますAOI（角度）: 0°で設計されたコーティングは30°または45°でシフトする可能性がある偏光: S偏光とP偏光は、AOIが高い場合、異なる挙動を示す可能性がある。基板： 材料指数と吸収は達成可能な性能に影響を与える環境： 湿度/温度サイクルは耐久性要件に影響を与える可能性があるコーティング仕様チェックリストやり直しを避けるため、問い合わせや図面メモに次の項目を含めてください。光学機能： AR / HR / ビームスプリッター / フィルタータイプ（バンドパス、ロングパス、ショートパス、ND など）波長範囲とターゲット: 通過帯域/阻止帯域または反射率の目標と帯域幅を定義する出典: 単なる「垂直入射」ではなく、作動角度偏光: 非極性またはS/P要件を指定基板： 材質と厚さ（またはサプライヤーの推奨）表面と外観の期待: アプリケーション主導（イメージングと産業用センシングは異なる）耐久性: 清掃方法、取り扱い、環境上の制約曖昧さを減らす例ブロードバンドAR: 動作AOIにおける波長範囲と最大反射率目標を指定するビームスプリッター: 分割比、AOI、偏光条件を指定するバンドパスフィルター: 中心波長、FWHM、遮断範囲、ODターゲット（必要な場合）を指定します。NDフィルター: 光学密度（OD）または透過率、および波長範囲を指定するより速いプロジェクトのための推奨事項コーティングのトレードオフについてご不明な点がある場合は、まずアプリケーションシナリオと動作条件についてご確認ください。事前に簡単な技術的な打ち合わせを行うことで、後々の複数回のサンプリングサイクルを省くことができます。コーティングの推奨が必要ですか? 波長範囲、AOI（入射光入射角）、偏光、基板の用途（ご希望の場合）、目標性能などについてお知らせください。実用的な仕様とサンプリングプランをご提案いたします。

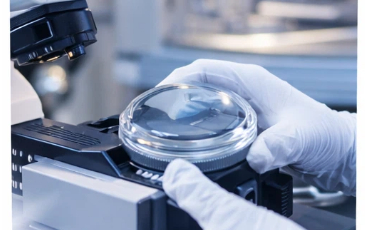

試作から量産まで：光学部品製造の実践ガイド光学部品の試作から安定した量産への移行は、ほとんどの場合、単一のステップで完了するものではありません。最良の結果は、明確な仕様、早期の製造可能性に関する協議、そして綿密な立ち上げ計画から生まれます。以下は、多くの成功プロジェクトで使用されている実用的なロードマップです。特に「1つの良品サンプル」と同じくらい一貫性が重視される場合に有効です。1) 正しい入力から始める図面は必要ですが、必ずしも十分ではありません。エンジニアリングレビューを迅速化し、反復作業を減らすために、以下の点を含めてください。光学材料、波長範囲、および主要な性能目標表面品質の期待値（アプリケーション主導）コーティングの種類（必要な場合）、入射角、偏光条件許容範囲の優先順位（厳格に守らなければならないことと、緩めることができること）目標数量と納期2) エンジニアリングレビュー（DFM）は後で時間を節約しますDFM（製造性を考慮した設計）は、多くの場合、コストと歩留まりを決定するプロセスです。適切なレビューを行うことで、サンプルを作製する前の早い段階で、例えば、重要でない形状における許容誤差が厳しすぎる、角度や偏光と矛盾するコーティング要件、実際のアプリケーションのニーズを超える表面仕様といったリスク領域を特定できます。3) プロトタイピング：外観だけでなく機能も検証する試作サンプルでは、​​光学機能と統合の適合性を検証する必要があります。コンポーネントがアセンブリの一部である場合（例：レンズ + スペーサー + ハウジング）、インターフェース制約を共有することを検討し、サンプルを実際のシステム要件に合わせて調整します。4) パイロットビルド：量産前にルートを確定するパイロットビルド（少量生産試験）では、プロセスの安定性を確認します。典型的な目標としては、歩留まりの確認、検査基準の検証、受入基準の整合などが挙げられます。これは、「一度きりの成功」を繰り返し可能な成果へと変えるステップです。5) 大量生産：一貫性とトレーサビリティ大量供給において、お客様は再現性を重視します。一貫性の確認方法、記録の保管方法、そして必要なトレーサビリティレベル（プロジェクトベース）を明確に定義します。これにより、問題発生時の曖昧さが軽減され、是正措置のサイクルが短縮されます。よくある落とし穴（とその回避方法）未定義の優先順位: 最も重要なこと（パフォーマンス、コスト、リードタイム、外観）を指定しますコーティングの曖昧さ: 波長 + AOI + 偏光 + 目標性能を含む過度に厳しい許容範囲: 機能に影響する機能のみを強化するランプ計画なし: プロトタイプ≠大量生産 - パイロットビルドがそのギャップを埋めるサポートが必要ですか? 図面／仕様書（またはサンプル）、目標数量、およびスケジュールをお送りください。DFMフィードバックと、サンプル生産、パイロット生産、量産に向けた実用的な製造ルートをご提供いたします。
